Kann das SIO2PC-USB Interface von Retrohax auch 1050-2-PC

Ahhh, das ist mir gar nicht aufgefallen, zumal sich das HowTo in der Beschreibung nur auf den SIO2PC Modus bezieht.

Aber trotzdem guter Hinweis, Danke 🙂 !

PS: Hast Du das Interface auch für 15,90€ bekommen ?

Gtx., andY

Keef schrieb: Hi andY,

ja, habe es für 15,90€ bekommen. Das 10502PC taucht auch nur in einem Satz auf, der mißverständlich formuliert ist und deshalb falsch interpretiert werden kann:

Schließen Sie das Gerät 10502PC/SIO2PC an den PC an; Windows wird die Treiber automatisch installieren

Ciao, Matthias

Ahh, okay. Na ich hatte Retrohax gestern nochmal angeschrieben und ihm das gesagt, dass das etwas missverständlich klingt und ob er das vielleicht korrigiert... Mal sehen ob er den Text dann anpasst, noch hat er nicht geantwortet...

Gtx., andY

Hi,

mich würde viel mehr interessieren, was steckt da drin?

Funktionieren tun sie Alle. Sogar mit Hi-Speed am Sector-Copy und SIO2BSD und Prolific PL2303.

Aber wie sieht es im "Härtetest" aus; mit Command Line und 256 Bytes/Sec ?

dl7ukk

dl7ukk schrieb: Hi,

mich würde viel mehr interessieren, was steckt da drin?

Funktionieren tun sie Alle. Sogar mit Hi-Speed am Sector-Copy und SIO2BSD und Prolific PL2303.

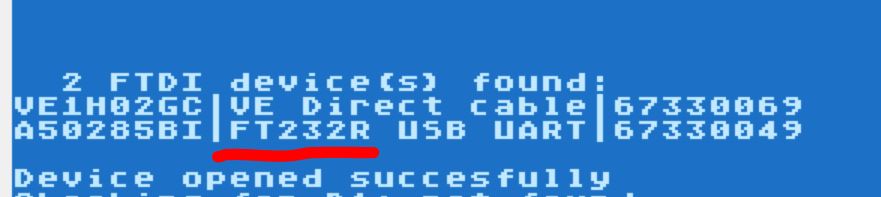

FTDI (FT232R)

dl7ukk schrieb: Aber wie sieht es im "Härtetest" aus; mit Command Line und 256 Bytes/Sec ?

dl7ukk

Einfach kaufen und ausprobieren 😉 ...

Gtx., andY

Hi Matthias,

vor Jahren habe ich (und Andere) Hias HiSpeed-Code testen dürfen. Dafür hat Hias ein Tool geschrieben, welches Fehler ausgibt. Für die Bedeutung der Fehler müßte Hias etwas sagen. Für mich ist nach erfolgreichen Testes von damals, dieses Tool geblieben, um alle möglichen Adapter ... zu testen.

Meine Umgebung heute:

atarisio High-Speed - on (8 --> 0) Command - nach Adapter; nur kein NONE 😁

LW#1 diag.atr LW#2 180k ATR formatiert, leer oder (besser) mit Daten

Sio2PC/USB

XL/XE Standard OS

Wie bei Hias üblich findest Du alles Wichtige dazu auf seiner HP unter #hipatch

dl7ukk

Hi, die 2.

Keef schrieb: Es meldet sich als FTDI USB Seriell unter Linux und ließ sich Änderungen am Sourcecode von Hias um den Adapter von Lotharek in den 10502mode schalten (eliminieren dass Description auh 10502PC irgendwas matched). Deutet also erstmal alles auf einen echten FTDI hin.

❓ ❓ ❓ Ich habe keine Ahnung was Du meinst ... ABER

Hias hat zu seinem atarixfer ein Tool zum Umschalten des Lotharek Sio-Adapter to "1050toPC Modus" geschrieben. das ist -- lotharek-switch.

usage: lotharek-switch [serialnr] 1050|SIO

Achtung: Die 1050 benötigt +5V auf PIN 10, die XF551 nicht. Lothar hat seine Adapter nach Hias Hinweis nachgebessert. Wie das bei anderen SIO2PC-USB Interface - von XXY aussieht, weiß ich nicht.

Quelltexte -wie immer- im atarisio-xxyyzz.tar.gz

dl7ukk

Hi,

Am besten den Teil des Kommentars ignorieren, verwirrt nur unnötig 🙂

Also vergessen wir den 1050toPC Teil des Adapters 😀 .

Der aktuelle Lauf läuft jetzt schon ne ganze Weile, keine Fehlermeldungen, aber beim Abbruch mit OPTION, es gibt immer eine sich ändere Ausgabe ... runs ist klar, aber bei der 2. Zeile weiß ich nicht, linke Seite ist immer unterschiedlich, rechts immer 01. Das kommt aber auch, wenn ich mit anderem divisor den Test laufen lasse oder high speed mode komplett deaktiviere.

diag,atr wurde von Hias ja auch "nur" zum Testen & Verbessern seines Hi-Speed Coodes erschaffen und nicht dafür, daß ich es für meine Spielchen weiter verwende. Ich habe die Werte (Werte- nicht Fehler!!) , die diag ausgab, an Hias weitergeleitet und er hat seinen Code optimiert. Was Hias diag ausgab; keine Ahnung. Gefragt habe ich auch nie. In diese Höhen des Programmierens bin und werde ich nicht mehr vordringen.

Frohe Weihnachten dl7ukk

Keef schrieb: ABER: ganz klein unten ist 1050-2PC erwähnt und das stimmt definitiv nicht, da fehlen allein schon die Kontakte auf dem SIO Stecker

Schöne Feiertage, Matthias

Hi Matthias, der Adapter kann doch den 1050-2-PC-Modus 😎 !

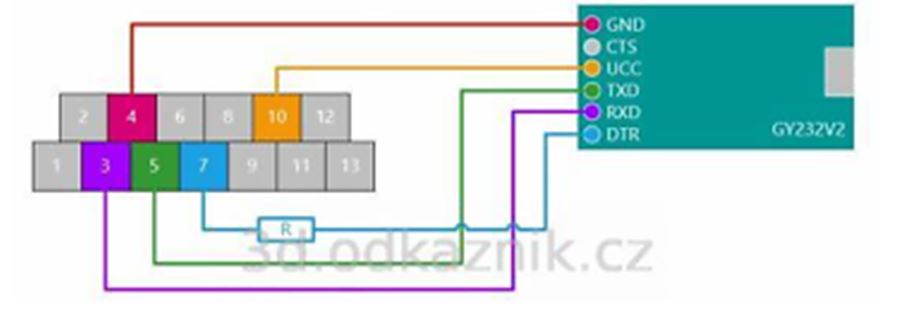

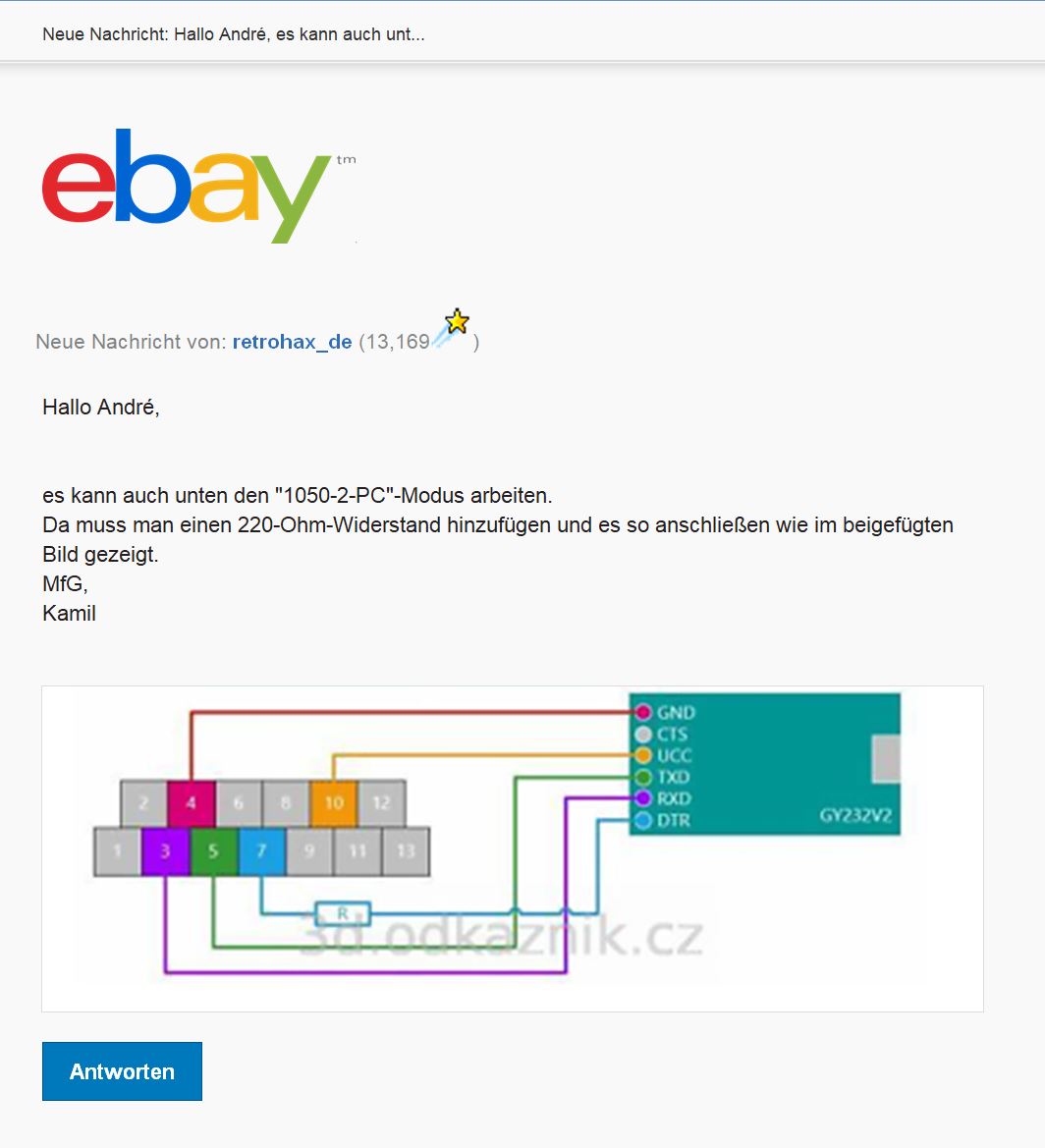

Ich hatte ja Retrohax zum Thema angeschrieben und er sagt, das geht, da muss nur noch ein 220Ohm Widerstand rein , siehe Anhang, dann klappts 😉...

Gtx., andY

Hi,

das ist aber sehr komisch ...

Standardmäßig läuft er ohne Command ?? und für den 1050toPC Modus soll ein R=220 zum DTR ?? Erstmal ändert der R nix an der Funktion; Low bleibt Low und High bleibt High. Maximal gibt es eine minimale Zeitverschiebung zum direkten Command Anschluß an DTR. .

Keef schrieb: Der aktuelle Lauf läuft jetzt schon ne ganze Weile, keine Fehlermeldungen, aber beim Abbruch mit OPTION, es gibt immer eine sich ändere Ausgabe

Hattest Du -wie beschrieben- bei atarisio das Command aktiv oder auf NONE ❓ ❓ ❓

dl7ukk

PS: Und warum +5V vom Atari an den Adapter ? Das SIO/1050toPC/USB wird doch vom USB mit Energie versorgt . Oder was steck da drin? Also doch erst mal schauen, was verbaut ist ...

ak

Das hast du falsch verstanden. Vorher war gar keine Verbindung zwischen Pin7 und DTR....

Gtx., andY

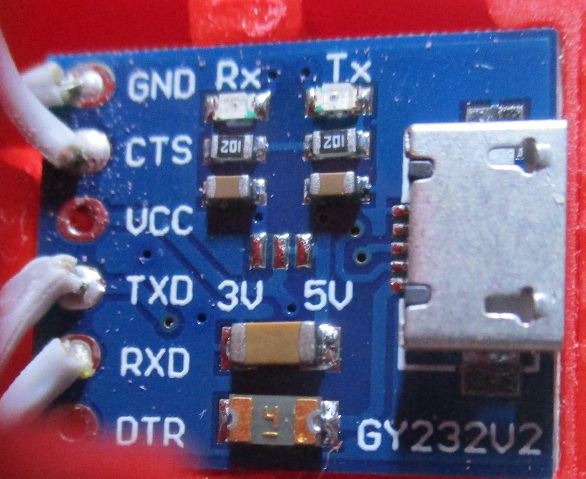

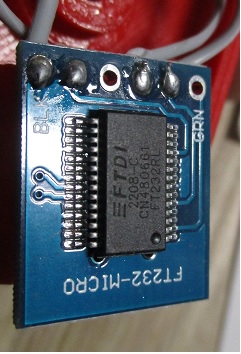

Hallo, folgendes ist verbaut:

Hallo edelro, .

edelro schrieb: folgendes ist verbaut:

Vielen Dank; Das bring ja ein bißchen mehr Klarheit. CTS wird benutzt, völlig ok.

Bleibt nur die Frage, für was/ von was Andrê seine Info kommen hat ...

Dir gesunde Feiertage!

dl7ukk

dl7ukk schrieb: Bleibt nur die Frage, für was/ von was Andrê seine Info kommen hat ...

Dir gesunde Feiertage!

dl7ukk

Von Retrohax persönlich (!!!), sonst hätte ich es ja nicht veröffentlicht 🙄

Gtx., andY

PS: irgendwie machst du mir in letzter Zeit immer mehr den "Burkhard" 🙄 , ist das Zufall oder Absicht 😉 ?

Gtx,. andY

Hallo, .

andymanone schrieb: PS: irgendwie machst du mir in letzter Zeit immer mehr den "Burkhard" 🙄 , ist das Zufall oder Absicht 😉 ?

Volle Absicht !! Und wenn ich schreibe ... .

das ist aber sehr komisch ...

dann meine ich das auch so ❗

RX/ TX/ TX/ RX/ RX, da kann man schon mal durcheinander kommen. 😁 Ganz besonders, wenn hier nur die Hälfte steht.

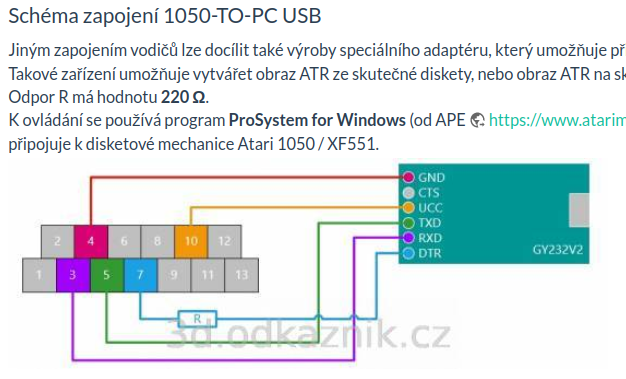

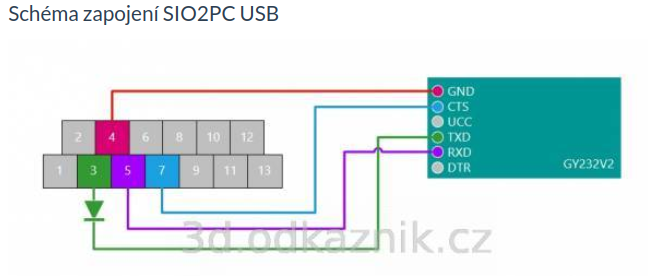

Aber ein Blick auf die Seite von Retrohax 3d.odkaznik.cz entwirrt die ganze Sache.

... und dann ist es auch nicht mehr komisch. RX & TX haben sich wieder vertragen. Ob nur(?) für ProSystem/ APE?? Damit habe ich keine Erfahrung. Allerdings; ob es gut ist zwei Spannungssysteme einfach zusammenzulegen? Ich würde es so nicht tun.
.

andymanone schrieb: Ich hatte ja Retrohax zum Thema angeschrieben und er sagt, das geht, da muss nur noch ein 220Ohm Widerstand rein , siehe Anhang, dann klappts 😉...

Das reicht eben nicht !

Bei einer Sache habe ich mich leider von dem Bild verwirren lassen. .

Hattest Du -wie beschrieben- bei atarisio das Command aktiv oder auf NONE ❓ ❓ ❓

Natürlich hattest Du! Es stand ja im Protokoll von atarisio Sorry Matthias ❗ ❗ ❗

Und zum Schluß noch die Grüße von Host & Burkhard.

Euch Allen ein besinnliches Weihnachtsfest !!

dl7ukk

Hallo Matthias, .

Keef schrieb: Hätte ich gewusst, was mein Post mit dem 10502PC anrichtet, dann hätte ich das gelassen 😮

nein, daß ist schon ok. Alles was uns weiter bringt sollte nicht verborgen werden.

Ich habe mich schon ein paar Mal gefragt, was der Unterschied zwischen den "normalen" SIO2USB/PC und einem 1050toPC ist. Früher habe ich Disk vom PC<-> ATARI mit einem SectorCopy auf dem A8 und dem Programm sio2pc von Nick Kennedy unter MSDOS übertragen. Irgendwann kaufte ich bei Lotharek das 1050toPC. Mit Hias atarixfer lief das Kopieren von Disk to ATR und umgekehrt prima und ich verlor das wie & warum aus dem Auge.

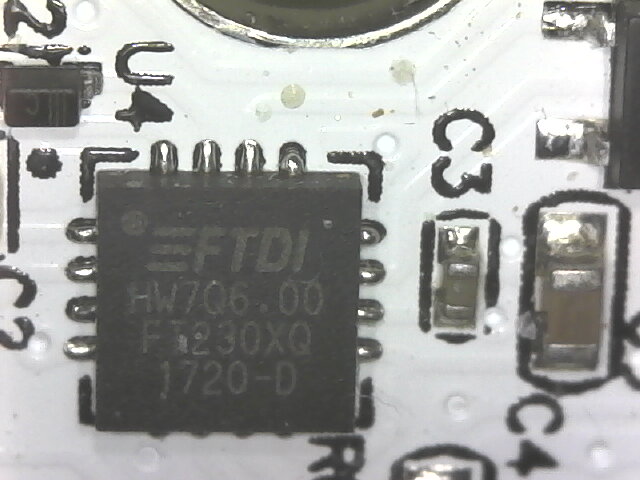

Also habe ich gestern ein 1050toPC aufgeschraubt und mal geschaut, was darin so werkelt.

Hmmm, FT230X; upps

Ein Datenblatt gibt dann die nötigen Infos FT230X USB TO BASIC UART IC genau wie der FT232R USB UART IC

Aber was macht den Unterschied? Bei beiden IC können die UART Pin invers betrieben werden; UART signal inversion option. Beide IC sind programmierbar. Ohne die Details verstanden zu haben, könnte es daran liegen, daß beim FT232R ein EEProm zu programmieren ist. Während im FT230X MTP Memory (multi time programmable memory) verbaut wurde. Das diese IC keine klassischen IC, sondern mehr Mikrocomputer sind, dürfte bekannt sein.

Im Moment habe ich keine Zeit zum Basteln, vielleicht ist Einer von Euch schneller und probiert ein "umgestricktes" SIO2PC mal als 1050toPC und kann berichten.

Ich wünschen Allen einen ruhigen Ausklang der Weihnacht 2022.

dl7ukk

Aaaalso:

Nach den letzten (fr)eß-und getränkereichen Festtagen 😁 , habe ich mich heute der ganzen 1050-2-PC-Thematik nochmal angenommen und das Ganze zum Laufen gebracht 😎.

Unser guter DL7UKK 😉 hat da ja einige Unruhe reingebracht aber auch, durch teilweise berechtigte Fragerei, mich dazu bewogen, mich damit nochmal auseinanderzusetzen.

Und ja: Umso mehr man sich damit beschäftigt und recherchiert, umso verwirrender wird die ganze Sache 😞 (zumal im Internet diverse, teilweise fehlerbehaftete Schaltpläne im Umlauf sind 🙄 ...)

Hier also meine Lösung, wie man den https://www.ebay.de/itm/325457645893 erfolgreich auf den "1050-2-PC" Modus umbaut 😉.

Hier die Pinbelegung als SIO2PC bei Kauf:

FTDI FT232RL-Modul     SIO-Interface

GND         SIO PIN 4
CTS         SIO PIN 7
TxD         SIO PIN 3
RxD         SIO PIN 5

Und hier die richtige (!) Belegung für den Umbau auf 1050-2-PC Modus:

FTDI FT232RL-Modul     SIO-Interface

GND         SIO PIN 4
DTR         SIO PIN 7
TxD         SIO PIN 5
RxD         SIO PIN 3

Es muss weder ein 220Ohm-Widerstand in die DTR-Leitung eingefügt, noch eine Leitung zum "SIO Port 10" (+5V) weder direkt noch indirekt (per 220Ohm Widerstand, wie teilweise in anderen Schemata gezeigt) gelegt werden.

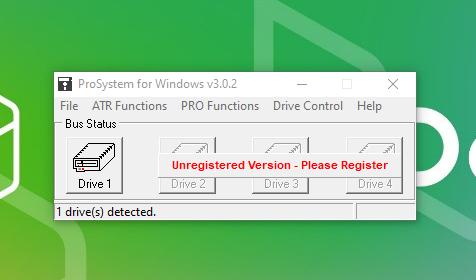

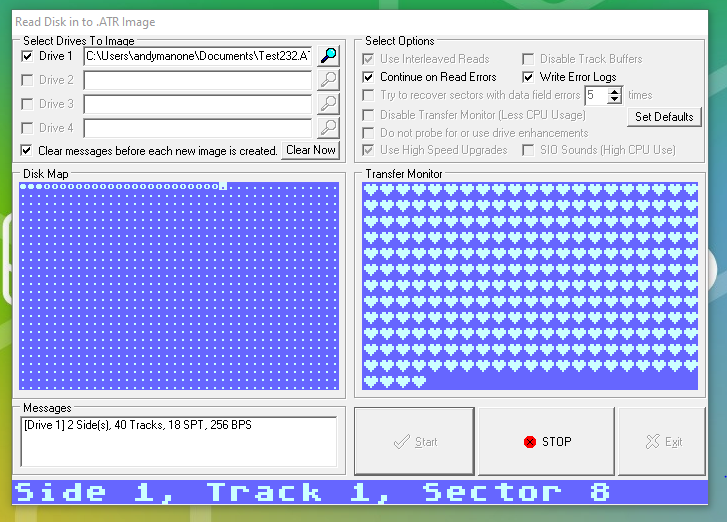

Erfolgreich gerade getestet auf einem Win10 Laptop, APE Prosystem V.3.0.2 , einer ATARI XF551 und dem umgebauten Retrohax-Adapter.

Ich hoffe, ich konnte jetzt damit ein bisschen Licht ins Dunkel bringen 😉...

Ergänzung / Nachtrag für ATARI 1050 User (Hinweis von dl7ukk 😉 )

Bei der Verwendung von 1050-Laufwerken werden - im Gegensatz zur XF551- zusätzlich noch an SIO PIN 10 die 5Volt vom FT232-Board (VCC) benötigt!

FTDI FT232RL-Modul     SIO-Interface

GND         SIO PIN 4
DTR         SIO PIN 7
TxD         SIO PIN 5
RxD         SIO PIN 3
VCC                     SIO PIN 10

Gtx., andY

Hallo, .

andymanone schrieb: Unser guter DL7UKK 😉 hat da ja einige Unruhe reingebracht aber auch, durch teilweise berechtigte Fragerei, mich dazu bewogen, mich damit nochmal auseinanderzusetzen.

Das tut mir doch unendlich leid, wenn ich für Einige Unruhe reingebracht habe, daß geht runter wie Öl 😁 😁

ABER: einer kleiner Ergänzung bedarf es dennoch.

Deine Angaben stimmen für eine XF551 zu 100%, nur mit einer 1050 wird es nicht funktionieren !!

Die 1050 braucht trotz eigener Stromversorgung +5V auf Pin 10. Nachzulesen bei hias .

atarisio-221009/README.lotharek schrieb: In addition to that versions sold before 2019-04-28 don't provide +5V on SIO pin 10 and thus won't work in 1050-2-PC mode with Atari 1050 drives. You have to modify the interface according to the instructions in Lotharek's FAQ section.

Nun kann Jeder, der mal Infos zu diesem Thema sucht, sich auf diese Angaben verlassen. Gemeinsam sind wir der Abbuc 😀

dl7ukk

PS Kannst Du den technischen Teil ins Hardware-Forum kopieren?

@dl7ukk + 1050:

Ahh, okay, mit einer 1050 hatte ich das bisher noch nicht getestet!

Gut zu wissen!

Na prima, so fügt sich doch langsam ein Puzzleteil zum anderen 😎 😁 !

(Habe die Info oben mit in meinem vorherigem Post ergänzt.)

Gtx., andY
